Kas yra slėgio jungiklis?

Slėgio jungiklis yra vienas iš svarbiausių, tačiau dažnai nepastebimų komponentų skysčių valdymo ir automatikos sistemose. Tai elektromechaninis arba elektroninis įtaisas, kuris stebi skysčio arba dujų slėgį sistemoje ir paleidžia elektrinį signalą, kai slėgis pasiekia iš anksto nustatytą nustatytą tašką. Nesvarbu, ar tai būtų vandens tiekimas, suslėgtas oras, hidraulinės grandinės ar pramoninės mašinos, slėgio jungikliai tarnauja kaip išmanieji sargai, užtikrinantys, kad sistemos veiktų saugiai ir efektyviai. AtNingbo TRUPOW Industrial Trade Co., Ltd., mūsų slėgio jungikliai yra sukurti taip, kad atitiktų griežtus gyvenamosios ir didelės apkrovos pramoninės aplinkos poreikius, o tai yra esminė mūsų visapusiškos sistemos dalis.Siurblio priedaiproduktų asortimentą.

Supratimas, kaip veikia slėgio jungikliai, kaip jie parenkami ir kaip jie integruojami į platesnes sistemas, yra esminės žinios inžinieriams, pirkimų specialistams ir patalpų vadovams. Šiame vadove pateikiama viskas, ką reikia žinoti, nuo pagrindinio veikimo principo iki gaminio specifikacijų, įrengimo aspektų ir slėgio jungiklių vaidmens.Siurblio priedaišiuolaikiniame skysčių valdyme. Mūsų gamykla daug metų tobulino šiuos gaminius, siekdama užtikrinti maksimalų patikimumą ir ilgą tarnavimo laiką įvairiose pasaulio srityse.

Kaip iš tikrųjų veikia slėgio jungiklis?

Kiekvieno slėgio jungiklio esmė yra paprastas, bet elegantiškas principas: mechaninė jėga, kurią sukuria skysčio arba dujų slėgis, naudojama elektros jungikliui įjungti. Kai skystis patenka į slėgio angą, jis spaudžia jutimo elementą, dažniausiai diafragmą, stūmoklį arba Bourdon vamzdelį. Didėjant slėgiui, jutimo elementas pasislenka, kol pasiekia jėgos slenkstį, nustatytą vidiniu spyruokliniu mechanizmu. Tuo metu judesys išjungia elektrinių kontaktų rinkinį, atidarydamas arba uždarydamas grandinę, priklausomai nuo jungiklio konfigūracijos.

Tada ši dvejetainė elektros išvestis, atvira arba uždara grandinė, naudojama tolesniems veiksmams suaktyvinti. Pavyzdžiui, gyvenamosiose vandens siurblių sistemoje dėl didėjančio slėgio, kurį sukelia rezervuaro slėgis, jungiklis nutraukia siurblio variklio galią ir neleidžia susidaryti per dideliam slėgiui. Slėgiui nukritus, kai suvartojamas vanduo, spyruoklė grąžina kontaktus į pradinę būseną ir siurblys vėl įsijungia. Šis automatinis ciklas kartojamas tūkstančius kartų per visą gaminio tarnavimo laiką, todėl mechaninis tvirtumas yra neginčijamas reikalavimas.

Mūsų gamykla gamina jutimo diafragmą iš medžiagų, specialiai parinktų dėl suderinamumo su tiksline laikmena. Parinktys apima:

• Nerūdijančio plieno diafragmos, skirtos koroziniams skysčiams ir cheminio apdorojimo aplinkoms
• NBR (nitrilo butadieno kaučiuko) diafragmos, skirtos standartiniam vandens ir alyvos naudojimui
• EPDM diafragmos, skirtos naudoti su geriamuoju vandeniu ir švelniomis cheminėmis medžiagomis
• PTFE dengtos diafragmos, skirtos labai agresyviai arba abrazyvinei terpei

Elektriniai kontaktai paprastai vertinami pagal jų apkrovą ir perjungimo ciklo patvarumą. Paauksuoti kontaktai naudojami silpnos srovės signalų grandinėse, kur atsparumas oksidacijai yra svarbiausias, o sidabro lydinio kontaktai pasirenkami didesnės srovės variklio valdymo grandinėms. Kontaktų išdėstymas, arba normaliai atidarytas (NO), normaliai uždarytas (NC) arba perjungimas (CO), turi atitikti tikslinės sistemos valdymo logiką.

Šiuolaikiniai slėgio jungikliai išTRUPOW Taip pat yra sandarūs korpusai, turintys IP65 arba IP67 reitingus, užtikrinant, kad drėgmė, dulkės ir pramoniniai teršalai nepakenktų vidiniams komponentams. Šis dėmesys aplinkos apsaugai yra tai, kas atskiria ilgalaikį pramoninį komponentą nuo gaminio, kuris per anksti sugenda sudėtingomis lauko sąlygomis.

Kokie yra pagrindiniai slėgio jungiklių tipai?

Slėgio jungikliai nėra universalus gaminys. Pramonė sukūrė keletą skirtingų dizainų, kurių kiekvienas optimizuotas konkrečiam slėgio diapazonui, terpės tipams ir taikymo aplinkoms. Žinojimas, kuris tipas tinka jūsų sistemai, yra pirmasis žingsnis patikimo diegimo link.

Elektromechaniniai slėgio jungikliai

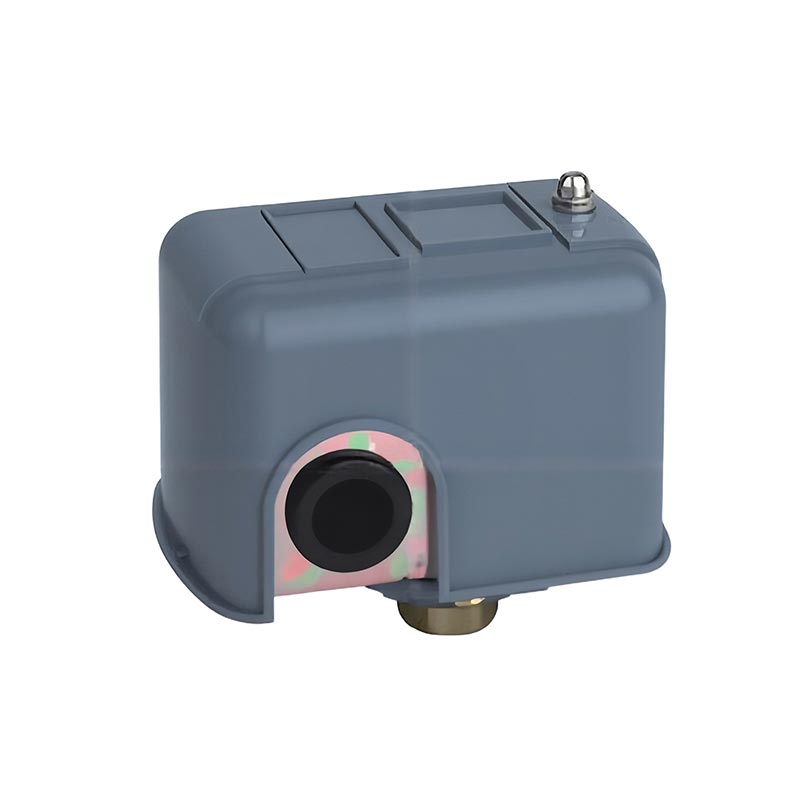

Tai tradicinė ir plačiausiai naudojama veislė. Mechaninis jutimo elementas tiesiogiai įjungia staigiai veikiantį elektrinį jungiklį. Jie yra tvirti, ekonomiški ir tinkami įvairiems pramoniniams ir komerciniams tikslams. MūsųSiurblio priedailinija apima elektromechaninius slėgio jungiklius, skirtus slėgio intervalams nuo 0,5 baro iki 25 barų.

Elektroniniai arba kietojo kūno slėgio jungikliai

Šiuose įrenginiuose naudojamas pjezoelektrinis arba keraminis slėgio jutiklis kartu su integruota grandine, kad aptiktų slėgio pokyčius ir generuotų elektroninį perjungimo signalą. Jie pasižymi dideliu tikslumu, nėra judančių dalių ir idealiai tinka tais atvejais, kai perjungimo pakartojamumas ir ilgas tarnavimo laikas dažnai važiuojant dviračiu yra labai svarbūs.

Slėgio skirtumo jungikliai

Užuot matę absoliutų ar manometrinį slėgį, diferencinio slėgio jungikliai reaguoja į slėgio skirtumą tarp dviejų sistemos taškų. Jie plačiai naudojami filtrų stebėjimo, srauto aptikimo ir ŠVOK sistemose, kur didėjantis slėgio skirtumas signalizuoja apie užsikimšusią filtrą arba apribotą srauto kelią.

Vakuuminiai slėgio jungikliai

Vakuuminiai jungikliai, skirti veikti žemesniam nei atmosferos slėgiui, naudojami siurbimo sistemose, vakuuminio pakavimo įrangoje ir medicinos prietaisuose. Jiems reikalingas jutiklis, galintis tiksliai reaguoti į neigiamą manometrinį slėgį be mechaninių gedimų.

Žemiau esančioje lentelėje apibendrinamos pagrindinės kiekvieno tipo savybės:

Kokias pagrindines technines specifikacijas reikia žinoti?

Vertinant slėgio jungiklius pirkimo ar sistemos projektavimui, gaminio duomenų lape pateikiama tik dalis istorijos. Supratimas, ką kiekviena specifikacija iš tikrųjų reiškia praktikoje ir kaip ji veikia sistemos veikimą, yra tai, kas atskiria pagrįstą sprendimą nuo brangios klaidos. Toliau pateikiami svarbiausi parametrai, kuriuos reikia įvertinti, ir nurodymai, kokių verčių reikia ieškoti įvairiose programose.

Nustatytasis taškas ir diferencialo diapazonas

Nustatytasis taškas yra slėgio vertė, kuriai esant jungiklis įsijungia. Skirtumas (taip pat vadinamas histereze) yra skirtumas tarp įjungimo ir išjungimo slėgių. Tinkamai sukonfigūruotas diferencialas apsaugo nuo greitų perjungimo ciklų (trumpų ciklų), kurie gali sugadinti siurblio variklius ir sutrumpinti komponentų tarnavimo laiką.

Elektros įvertinimas

Išreiškiama kaip didžiausia įtampa ir srovė, kontaktai gali saugiai persijungti. Variklio apkrovoms dėl įsijungimo srovės reikalingas didesnis įvertinimas nei varžinėms apkrovoms. Perjungdami indukcines apkrovas, tokias kaip variklio kontaktoriai ar solenoidiniai vožtuvai, visada sumažinkite kontaktus bent 20%.

Apsauga nuo patekimo (IP reitingas)

Apibrėžia atsparumą kietosioms dalelėms ir vandeniui. IP65 tinka daugeliui pramoninių aplinkų. IP67 arba IP68 reikalingas panardinamiesiems arba lauko įrenginiams, veikiamiems lietaus ir nuplauti.

Mūsų visa standarto gaminio specifikacijų lentelėSiurblio priedaislėgio jungiklių serija nuoNingbo TRUPOW Industrial Trade Co., Ltd.pateikiama žemiau:

Kur dažniausiai naudojami slėgio jungikliai?

Slėgio jungiklio universalumas yra viena iš priežasčių, kodėl jis tapo standartiniu komponentu daugelyje pramonės šakų. Nuo mažiausio buitinio vandens stiprintuvo siurblio iki kelių pakopų pramoninio kompresorių banko – šie įrenginiai atlieka pagrindinį automatinio slėgio valdymo vaidmenį. Mūsų gamyklos tiekimasSiurblio priedaiįskaitant slėgio jungiklius klientams iš daugiau nei 40 šalių, suteikdami mums gilią įžvalgą apie plačiausią įmanomą realaus pasaulio taikomųjų programų spektrą.

Vandens tiekimo ir slėgio didinimo sistemos

Tai yra labiausiai paplitusi programa visame pasaulyje. Slėgio jungikliai valdo vandens siurblių variklių paleidimą ir išjungimą gyvenamosiose, komercinėse ir žemės ūkio patalpose. Tinkamai sukonfigūruoti, jie palaiko pastovų vandens slėgį paskirstymo sistemoje, nereikalaujant nuolatinio rankinio įsikišimo. Pagrindiniai šios programos reikalavimai:

• Suderinamumas su geriamuoju vandeniu (NSF arba WRAS sertifikatas)
• Reguliuojami įjungimo ir išjungimo taškai, atitinkantys bako ir siurblio charakteristikas
• Apsauga nuo šiluminės perkrovos, apsauganti nuo siurblio variklio pažeidimų
• Apsaugos nuo trumpo ciklo funkcijos, apsaugančios nuo greitų slėgio svyravimų

Pramoninės suspausto oro sistemos

Oro kompresoriai remiasi slėgio jungikliais, kad kompresoriaus variklis perjungtų tarp pakrautos ir neapkrautos būsenos, palaikydamas imtuvo baką nustatytoje slėgio juostoje. Ilgo ciklo kontaktai čia yra būtini, nes judriose dirbtuvėse ar gamybos patalpose kompresoriai gali veikti dešimtis kartų per valandą.

Hidraulinės mašinos ir jėgos agregatai

Hidraulinėse sistemose slėgio jungikliai naudojami signalizuoti, kai grandinė pasiekia tikslinį darbinį slėgį, ir suaktyvinamas kitas automatinės sekos veiksmas. Jie taip pat tarnauja kaip saugos blokatoriai, išjungiantys hidraulinį maitinimo bloką, jei slėgis nukrenta žemiau minimalios ribos, o tai gali reikšti nuotėkį arba siurblio gedimą.

ŠVOK ir šaldymas

Tiek aukšto, tiek žemo slėgio jungikliai apsaugo šaltnešio grandines nuo veikimo už saugaus slėgio ribų. Aukšto slėgio jungiklis išjungia kompresorių, jei išleidimo slėgis viršija saugų maksimumą, o žemo slėgio jungiklis neleidžia veikti, kai nepakanka šaltnešio.

Gaisro gesinimo ir purkštuvų sistemos

Slėgio jungikliai gaisro gesinimo sistemose aptinka sistemos slėgio sumažėjimą, kurį sukelia purkštuko galvutės aktyvavimas, pavojaus signalas ir paleidžiamas židinys arba pagrindiniai gaisriniai siurbliai. Patikimumas ir atsako greitis yra labai svarbūs šioje gyvybės saugos programoje.

Kaip pasirinkti tinkamą slėgio jungiklį savo sistemai?

Slėgio jungiklio pasirinkimas nėra tik slėgio diapazono suderinimas. Sistemingo atrankos procese atsižvelgiama į terpę, elektros apkrovą, aplinką, reikiamą tikslumą ir visas nuosavybės išlaidas per gaminio tarnavimo laiką. Šis kontrolinis sąrašas atspindi mūsų inžinierių komandos metodikąNingbo TRUPOW Industrial Trade Co., Ltd.rekomenduoja klientams, kai nurodo slėgio jungiklius naujiems įrengimams ar pakeitimams.

Žingsnis po žingsnio pasirinkimo kontrolinis sąrašas

1. Apibrėžkite slėgio diapazoną:Nustatykite mažiausią ir didžiausią darbinį slėgį sistemoje. Jungiklio nustatymo taškas turi patogiai patekti į pasirinkto modelio reguliavimo diapazoną, kiekviename gale turi būti bent 10 % atsarga.
2. Nurodykite žiniasklaidą:Nurodykite skystį arba dujas, kurie susilies su jutikliu. Vanduo, aliejus, oras, chemikalai ir garai kelia skirtingus medžiagų suderinamumo reikalavimus membranai ir sušlapusioms dalims.
3. Nustatykite elektros apkrovą:Išmatuokite arba apskaičiuokite įtampą, srovę ir apkrovos tipą (varžinę, indukcinę ar variklį), kuriuos turi valdyti jungiklio kontaktai. Įjungimo srovės koeficientas variklio užvedimui.
4. Įvertinkite aplinką:Ar jungiklis bus montuojamas patalpoje, lauke, drėgnoje ar sprogioje aplinkoje? Atitinkamai pasirinkite IP reitingą ir korpuso medžiagą. Įrenginiams pavojingose ​​zonose privalomas ATEX arba IECEx sertifikatas.
5. Teisingai nustatykite diferencialą:Apskaičiuokite reikiamą slėgio skirtumą (histerezę), atsižvelgdami į priimtiną slėgio svyravimą sistemoje ir mažiausią rekomenduojamą siurblio arba kompresoriaus variklio išjungimo laiką.
6. Patvirtinkite sertifikatus:Patvirtinkite, kad gaminys turi reguliavimo sertifikatus, reikalingus jūsų tikslinei rinkai ir taikymui, pvz., CE Europai, UL Šiaurės Amerikai arba NSF geriamojo vandens sąlyčiui.
7. Apsvarstykite tinkamumą naudoti:Esant svarbioms programoms, pasirinkite modelį su lauke reguliuojamais parametrais ir lengvai prieinamomis atsarginėmis dalimis. Mūsų gamykla užtikrina visų dabartinių produktų linijų atsarginių dalių prieinamumą.

Žemiau esančioje lentelėje pateikiamas greitas vadovas, susiejantis įprastas programas su rekomenduojamais produkto parametrais:

Ką turėtumėte žinoti prieš montuodami slėgio jungiklį?

Netgi aukščiausios kokybės slėgio jungiklis neveiks arba suges per anksti, jei jis bus sumontuotas neteisingai. Montavimo praktika tiesiogiai veikia matavimo tikslumą, perjungimo pakartojamumą ir komponentų ilgaamžiškumą. Šios gairės paimtos iš su visomis pridėtomis montavimo instrukcijomisSiurblio priedaiproduktai iš mūsų gamyklos ir atspindi dažniausiai pasitaikančias problemas šioje srityje.

Montavimo padėtis ir orientacija

• Slėgio jungiklį sumontuokite taip, kad anga būtų nukreipta žemyn arba, jei įmanoma, horizontaliai, kad jutiklio kameroje nesikauptų kondensatas arba šiukšlės.
• Venkite montuoti tiesiai ant vibruojančio siurblio ar kompresoriaus korpuso be vibraciją izoliuojančio adapterio. Ilgalaikė vibracija pagreitina kontaktų susidėvėjimą ir gali sukelti klaidingą užkliuvimą.
• Įsitikinkite, kad jungiklis yra pasiekiamas, kad būtų galima periodiškai tikrinti ir reguliuoti nustatytą tašką, nereikalaujant sistemos išjungimo ar didelio išmontavimo.

Vamzdžių sujungimas ir sandarinimas

• Visada naudokite spausdinimo medžiagai tinkamą siūlų sandariklį. PTFE juosta tinka daugeliui vandens ir oro įrenginių. Anaerobiniai sriegių fiksavimo mišiniai turėtų būti naudojami aukšto slėgio arba vibracijos jautrioms jungtims.
• Per daug nesukite prievado jungties. Pernelyg priveržus, nailoninis korpusas gali įtrūkti arba iškreipti jutiklio diafragmą, o tai gali sukelti netikslų perjungimą arba visišką gedimą. Sukimo momentas iki vertės, nurodytos gaminio duomenų lape.
• Sistemose, kuriose užteršta kietosiomis dalelėmis, prieš slėgio jungiklį sumontuokite smulkaus tinklelio tinklinį sietelį. Užblokuotas jutimo prievadas yra viena iš dažniausiai pasitaikančių slėgio jungiklio gedimo priežasčių lauko įrenginiuose.

Elektros instaliacija

• Prieš prijungdami laidus, sistemą atjunkite nuo maitinimo. Patikrinkite izoliaciją su kalibruotu įtampos testeriu.
• Naudokite kabelių riebokšlius, atitinkančius kabelio išorinį skersmenį ir atitinkančius įrengimo aplinkos IP reikalavimus.
• Aiškiai pažymėkite visus laidus ir užrašykite nustatytas vertes sistemos priežiūros žurnale, kad galėtumėte pasinaudoti ateityje.
• Trifaziams varikliams prijunkite slėgio jungiklį į valdymo grandinę, o ne tiesiai į variklio maitinimo grandinę, nebent jungiklio kontaktai yra aiškiai skirti visai variklio apkrovai ir užrakinto rotoriaus srovei.

Nustatyto taško reguliavimas

Daugumoje elektromechaninių slėgio jungiklių yra du reguliuojami spyruoklių mechanizmai: didelė spyruoklė, kuri kontroliuoja išjungimo (aukštą) nustatytą tašką, ir mažesnė spyruoklė, valdanti diferencialą. Reguliavimas turi būti atliekamas, kai sistemoje yra slėgis, o kalibruotas manometras yra sumontuotas arti jungiklio prievado. Padidinkite didelės spyruoklės įtempimą, kad pakeltumėte išpjovos tašką; padidinkite mažos spyruoklės įtempimą, kad padidintumėte diferencialą. Prieš išeidami iš įrenginio, visada patikrinkite galutines nustatytas vertes per bent tris pilnus įjungimo-išjungimo ciklus.

Dažnai užduodami klausimai apie slėgio jungiklius

Išvada

Slėgio jungiklis yra daug daugiau nei paprastas įjungimo-išjungimo įrenginys. Tai yra automatizuotas intelektas, užtikrinantis, kad siurbliai, kompresoriai ir hidraulinės sistemos veiktų saugiai ir efektyviai be nuolatinės žmogaus priežiūros. Tinkamo slėgio jungiklio pasirinkimas, tinkamas jo montavimas ir aktyvi priežiūra yra trys patikimo sistemos veikimo ramsčiai. Nuo diafragmos medžiagos iki kontaktinio įvertinimo – svarbi kiekviena specifikacija, o šių specifikacijų supratimas leidžia inžinieriams ir patalpų vadovams priimti patikimus pirkimo sprendimus.

Kaip gamintojas, turintis didelę patirtįSiurblio priedai, Ningbo TRUPOW Industrial Trade Co., Ltd.sujungia medžiagų inžinerijos, elektros inžinerijos ir taikymo žinias, kad sukurtų slėgio jungiklius, kurie nuosekliai veikia visame pasaulyje pramoninėje ir gyvenamojoje aplinkoje. Mūsų produktai yra išbandyti pagal tarptautinius standartus, paremti išsamia dokumentacija ir atsakingos techninės komandos, pasirengusios padėti išspręsti su programa susijusius klausimus.

Nesvarbu, ar nurodote slėgio jungiklį naujai instaliacijai, keičiate sugedusį įrenginį, ar norite atnaujinti į patikimesnį gaminį, mūsų gamykla turi gaminių asortimentą ir taikymo žinias, kurios padės jums kiekviename žingsnyje. MūsųSiurblio priedaiKatalogas apima standartinius modelius, skirtus dažniausiai naudojamoms programoms, taip pat pagal užsakymą sukurtus sprendimus sudėtingoms ar neįprastoms darbo sąlygoms.
